Поворотная шпиндельная головка станков оснащена механизмом ручного осевого перемещения гильзы шпинделя, что позволяет производить обработку отверстий, ось которых расположена под углом до ±45° к рабочей поверхности стола.
Мощность приводов и высокая жесткость станков позволяют применять фрезы, изготовленные из быстрорежущей стали, а также инструмент, оснащенный пластинками из твердых и сверхтвердых синтетических материалов.

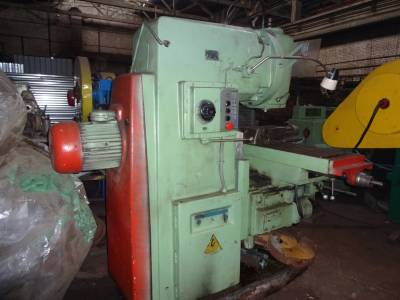

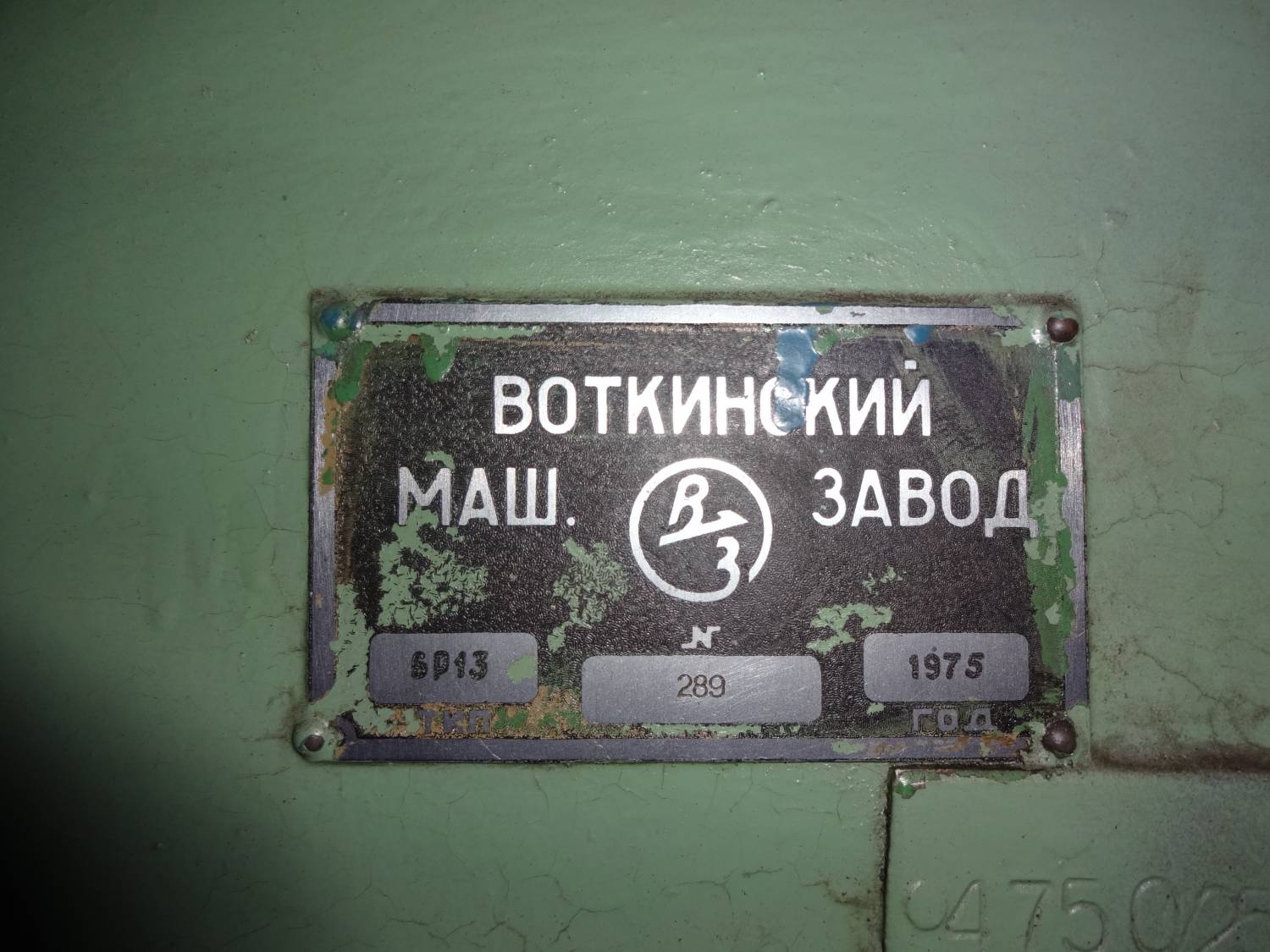

Вертикальнл-фрезерный станок 6Р13 отличается от аналогичного станка 6Р12 установленной мощностью двигателей главного движения и подач, размерами рабочей поверхности стола и величинами перемещения стола.
Конструктивные особенности:
- механизированное крепление инструмента в шпинделе;
- механизм пропорционального замедления подачи;
- устройство периодического регулирования величины зазора в винтовой паре продольной подачи;
- предохранительная муфта защиты привода подач от перегрузок;
- торможение горизонтального шпинделя при остановке электромагнитной муфтой;
- устройство защиты от разлетающейся стружки.
- Технологические особенности:
-
-
-
-
- разнообразные автоматические циклы работы;
- широкий диапазон частот вращения шпинделя и подач стола;
- большая мощность приводов;
- высокая жесткость;
- надежность и долговечность.
Технические характеристики вертикально-фрезерного станка 6Р13
| Наименование параметров |
Ед.изм. |
Величины |
| Класс точности по ГОСТ 8-71 |
|
Н
|
| Длинна рабочей поверхности стола |
мм
|
1600
|
| Ширина рабочей поверхности стола |
мм
|
400
|
| Число Т-образных пазов |
|
3
|
| Наибольшее продольное перемещение стола |
мм
|
100
|
| Наибольшее поперечное перемещение стола |
мм
|
320
|
| Наибольшее вертикальное перемещение стола |
мм
|
410 |
| Наименьшее и наибольшее расстояния от торца шпинделя до стола |
мм |
30-450
|
| Расстояние от оси шпинделя до вертикальных направляющих станины |
мм |
420
|
| Перемещение стола на одно деление лимба (продольное, поперечное, вертикальное) |
мм |
0,05
|
| Перемещение стола на один оборот лимба (продольное, поперечное и вертикальное) |
мм |
6, 6, 2
|
| Наибольшая масса обрабатываемой детали |
кг |
300
|
| Наибольшее осевое перемещение пиноли шпинделя |
мм |
80
|
| Перемещение пиноли на один оборот лимба |
мм |
4
|
| Перемещение пиноли на одно деление лимба |
мм |
0,05
|
| Наибольший угол поворота шпиндельной головки |
град |
± 45
|
| Цена одного деления поворота шпиндельной головки |
град |
1
|
| Мощность привода главного движения |
кВт |
10
|
| Частота вращения главного привода |
об/мин |
1460
|
| Мощность привода подач |
кВт |
3,0
|
| Частота вращения приводов подач |
об/мин |
1450
|
| Длинна станка |
мм |
2560
|
| Ширина станка |
мм |
2260
|
| Высота станка |
мм |
2120
|
| Вес станка |
т |
4,20
|
|
